Rosemount/罗斯蒙特3095MFA流量计简单介绍！

技术规格

性能

系统参考精度

精度达到质量流量的 ±0.90%（8:1 量程比）

重复性

±0.1%

管线尺寸

• 传感器尺寸 1：2” 至 8” （50 至 200 mm）

• 传感器尺寸 2：6” 至 96” （150 至 2400 mm）

• 传感器尺寸 3：12” 至 96” （300 至 2400 mm）

注释：

在较大尺寸的管线中某些安装类型不适用。

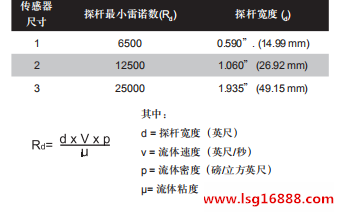

表 1 雷诺数与探杆宽度

输出用户可选择二线制 4-20 mA 作为差压（DP）、绝压（AP）、表压（GP）、过程温度（PT）、质量流量或总流量输出。将数字化 HART 协议叠加在 4-20 mA 信号上， 任何符合 HART 协议的主机都可调用。

性能陈述前提• 测量管道内径• 电子元件经过微调，达到最佳流量精度

选型请联系艾默生过程管理销售代表请求帮助。为进行应用确认，在订购前要求提供“组态数据表”。

量程比8:1 流量量程比

备选性能等级技术规格超级流量（代码 U3）：达到 ±0.95% 的质量流量精度，10:1 流量量程比，10 年稳定性，提供 12 年有限质量保证

阿牛巴传感器表面抛光为高雷诺数应用（通常为气体和蒸汽），阿牛巴一次元件的正面需要纹理加工。表面纹理可在传感器的正面产生更多湍流边界层。增加的湍流在传感器的边缘产生更易预测和重复的流体分离。各种应用的适当表面抛光将根据艾默生过程管理确定尺寸程序进行确定。

功能特性测量应用• 液体• 气体• 蒸汽

电源4-20 mA 选项• 要求采用外部电源。标准变送器（4-20 mA）运行电压为11 至 55 v dc，无负载。

过程温度极限直接安装的电子元件• 500 °F (260 °C)• 在采用直接安装的高温五阀组（电子元件连接平台代码6）时，最高过程温度极限为 750 °F (400 °C)

远程安装的电子元件• 1250 °F (677 °C) – 哈氏合金传感器材料• 850 °F (454 °C) – 不锈钢传感器材料

电子元件温度极限环境温度• -40 至 185 °F（-40 至 85 °C)• 配备一体化安装液晶显示器：-4 至 175 °F (-20 至 80°C)

储存温度• -50 至 230 °F (-46 至 110 °C)• 配备一体化安装液晶显示器：-40 至 185 °F (-40 至 85°C)

压力和温度极限(1)直接安装的电子元件• 600# ANSI [100 °F 时 1440 psig （38 °C 时 99 巴）• 一体化温度测量不适用于压力等级超过 600 级的法兰安装型

远程安装的电子元件• 2500# ANSI[100 °F 时 6000 psig （38 °C 时 416巴）

静压极限• 在 0.5 psia （0.03 巴绝压）静压至静压传感器量程上限之间的技术规格内运行.

静压选择可影响压力极限。

负载限制最大回路电阻取决于外部电源的电压水平，描述如下：最大回路电阻 = 电源电压 -11.00.022

(1) 对于加拿大标准协会（CSA）认证，电源电压不得超过 42.4 V dc。(2) HART 协议通讯要求回路电阻值介于 250 至 1100 欧姆之间，包括上下限电阻值。

湿度极限• 0-100% 相对湿度

启动时间在变送器通电之后 7 至 10 秒内数字和模拟测量变量将达到技术规格的要求。在变送器通电之后 10 至 14 秒内数字和模拟流量输出将达到技术规格的要求。

阻尼对于阶跃输入变化的模拟输出响应时间，用户可从 0 秒至29 秒内选择一个时间常数。该软件阻尼不包括传感器模块的响应时间。

故障模式报警输出代码 A如果自诊断系统检测到一个不可恢复的变送器故障，模拟信号将被强行设置为低于 3.75 mA 或高于 21.75 mA，从而向用户发出报警。通过内部跨接线引脚，用户可选择高或低报警信号。

输出代码 V如果自诊断系统检测到一个严重变送器故障，该信息将作为状态信息与过程变量一起传送。

组态HART 手持通讯器（275 或 375 型）• 执行传统变送器维护功能3095 多变量工程助手（EA）软件包• 包含内置物理特性数据库• 通过 HART 调制解调器（输出选项代码 A）可执行质量

流量组态、维护和诊断功能通过基金会现场总线 PCMCIA 接口（输出选项代码 V）可执行质量流量组态

物理特性数据库• 在工程助手软件组态器内进行数据库维护• 包括 110 多种流体的物理特性• 符合美国天然气协会（AGA）标准的天然气• 符合美国机械工程师协会（ASME）标准的蒸汽和水• 符合美国化学工程师协会（AIChE）标准的其他流体数据库• 备选的自定义输入项
